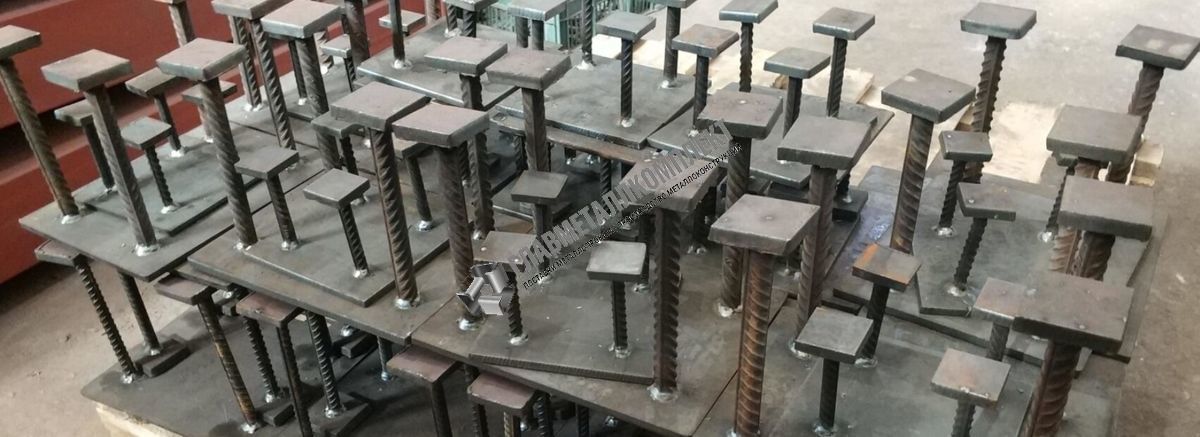

Закладные изделия МН 301-325

Закладные изделия МН 301-325 серии 1.400-15 заказать по выгодной цене в Сургуте предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 301 до МН 325 представлены ниже.

Закладные изделия МН 301-325, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Закладные детали МН 301-325: технические характеристики и чертежи

Закладные изделия МН 301
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 301-1МН 301-2МН 301-3
Закладные изделия МН 301
Размер пластины, ммА200
Размер пластины, ммB150
Размер пластины, ммб8
Привязки анкеров, мма1140
Привязки анкеров, мма230
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Привязки анкеров, ммc180
Привязки анкеров, ммc260
Количество и диаметр гнутых анкеров2ф12AIII
Длина гнутых анкеров, ммl480480480
Длина гнутых анкеров, ммh120170170
Количество и диаметр прямых анкеров4ф12AIII
Длина прямых анкеров, ммL120170220
Размеры пластин усиления и кол-во, мм50х50х10 (шт.2)50х50х10 (шт.2)50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг-б=81.9
Выборка стали на 1 изделие (профильная сталь), кг-б=100.4
Выборка стали на 1 изделие (арм. AIII ф12), кг1.51.61.8
Итого, кг3.83.94.1
Закладные изделия МН 302
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 302-1МН 302-2МН 302-3
Закладные изделия МН 302
Размер пластины, ммА200
Размер пластины, ммB200
Размер пластины, ммб8
Привязки анкеров, мма1140
Привязки анкеров, мма230
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Привязки анкеров, ммc180
Привязки анкеров, ммc260
Количество и диаметр гнутых анкеров2ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170170
Количество и диаметр прямых анкеров4ф12AIII
Длина прямых анкеров, ммL120170220
Размеры пластин усиления и кол-во, мм50х50х10 (шт.2)50х50х10 (шт.2)50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг-б=82.5
Выборка стали на 1 изделие (профильная сталь), кг-б=100.4
Выборка стали на 1 изделие (арм. AIII ф12), кг1.51.61.8
Итого, кг4.44.54.7
Закладные изделия МН 303
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 303-1МН 303-2МН 303-3
Закладные изделия МН 303
Размер пластины, ммА200
Размер пластины, ммB250
Размер пластины, ммб8
Привязки анкеров, мма1140
Привязки анкеров, мма230
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Привязки анкеров, ммc180
Привязки анкеров, ммc260
Количество и диаметр гнутых анкеров2ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170170
Количество и диаметр прямых анкеров4ф12AIII
Длина прямых анкеров, ммL120170220
Размеры пластин усиления и кол-во, мм50х50х10 (шт.2)50х50х10 (шт.2)50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг-б=83.1
Выборка стали на 1 изделие (профильная сталь), кг-б=100.4
Выборка стали на 1 изделие (арм. AIII ф12), кг1.51.61.8
Итого, кг55.15.3
Закладные изделия МН 304
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 304-1МН 304-2МН 304-3
Закладные изделия МН 304
Размер пластины, ммА200
Размер пластины, ммB300
Размер пластины, ммб8
Привязки анкеров, мма1140
Привязки анкеров, мма230
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc180
Привязки анкеров, ммc260
Количество и диаметр гнутых анкеров2ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170170
Количество и диаметр прямых анкеров4ф12AIII
Длина прямых анкеров, ммL120170220
Размеры пластин усиления и кол-во, мм50х50х10 (шт.2)50х50х10 (шт.2)50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг-б=83.8
Выборка стали на 1 изделие (профильная сталь), кг-б=100.4
Выборка стали на 1 изделие (арм. AIII ф12), кг1.51.61.8
Итого, кг5.75.86
Закладные изделия МН 305
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 305-2МН 305-3МН 305-4
Закладные изделия МН 305
Размер пластины, ммА200
Размер пластины, ммB300
Размер пластины, ммб10
Привязки анкеров, мма1140
Привязки анкеров, мма230
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc180
Привязки анкеров, ммc260
Количество и диаметр гнутых анкеров2ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров4ф14AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.2)50х50х10 (шт.2)50х50х10 (шт.2)
Выборка стали на 1 изделие (профильная сталь), кг-б=105.1
Выборка стали на 1 изделие (арм. AIII ф16), кг2.32.32.3
Итого, кг8.28.58.7
Закладные изделия МН 306
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 306-1МН 306-2
Закладные изделия МН 306
Размер пластины, ммА300
Размер пластины, ммB200
Размер пластины, ммб8
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170
Количество и диаметр прямых анкеров6ф10AIII
Длина прямых анкеров, ммL120170
Размеры пластин усиления и кол-во, мм40х40х8 (шт.3)40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=84.1
Выборка стали на 1 изделие (арм. AIII ф10), кг0.40.7
Выборка стали на 1 изделие (арм. AIII ф12), кг11
Итого, кг5.55.8
Закладные изделия МН 307
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 307-2МН 307-3МН 307-4
Закладные изделия МН 307
Размер пластины, ммА300
Размер пластины, ммB200
Размер пластины, ммб10
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров6ф14AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.3)50х50х10 (шт.3)50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=105.3
Выборка стали на 1 изделие (арм. AIII ф14), кг1.31.62
Выборка стали на 1 изделие (арм. AIII ф16), кг2.32.32.3
Итого, кг8.99.29.6
Закладные изделия МН 308
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 308-1МН 308-2
Закладные изделия МН 308
Размер пластины, ммА300
Размер пластины, ммB250
Размер пластины, ммб8
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170
Количество и диаметр прямых анкеров6ф10AIII
Длина прямых анкеров, ммL120170
Размеры пластин усиления и кол-во, мм40х40х8 (шт.3)40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=85
Выборка стали на 1 изделие (арм. AIII ф10), кг0.40.7
Выборка стали на 1 изделие (арм. AIII ф12), кг11
Итого, кг6.46.7
Закладные изделия МН 309
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 309-2МН 309-3МН 309-4
Закладные изделия МН 309
Размер пластины, ммА300
Размер пластины, ммB250
Размер пластины, ммб10
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров6ф14AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.3)50х50х10 (шт.3)50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=106.5
Выборка стали на 1 изделие (арм. AIII ф14), кг1.31.62
Выборка стали на 1 изделие (арм. AIII ф16), кг2.32.32.3
Итого, кг10.110.410.8
Закладные изделия МН 310
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 310-1МН 310-2
Закладные изделия МН 310
Размер пластины, ммА300
Размер пластины, ммB300
Размер пластины, ммб8
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170
Количество и диаметр прямых анкеров6ф12AIII
Длина прямых анкеров, ммL120170
Размеры пластин усиления и кол-во, мм40х40х8 (шт.3)40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=86
Выборка стали на 1 изделие (арм. AIII ф10), кг0.40.7
Выборка стали на 1 изделие (арм. AIII ф12), кг11
Итого, кг7.47.7
Закладные изделия МН 311
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 311-2МН 311-3МН 311-4
Закладные изделия МН 311
Размер пластины, ммА300
Размер пластины, ммB300
Размер пластины, ммб8
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров6ф12AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.3)50х50х10 (шт.3)50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=85.7
Выборка стали на 1 изделие (профильная сталь), кг-б=100.6
Выборка стали на 1 изделие (арм. AIII ф12), кг0.91.21.4
Выборка стали на 1 изделие (арм. AIII ф16), кг2.3
Итого, кг9.59.810
Закладные изделия МН 312
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 312-2МН 312-3МН 312-4
Закладные изделия МН 312
Размер пластины, ммА300
Размер пластины, ммB400
Размер пластины, ммб8
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1160
Привязки анкеров, ммb240
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров8ф12AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.3)50х50х10 (шт.3)50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=87.5
Выборка стали на 1 изделие (профильная сталь), кг-б=100.6
Выборка стали на 1 изделие (арм. AIII ф12), кг1.21.61.9
Выборка стали на 1 изделие (арм. AIII ф16), кг2.3
Итого, кг11.61212.3
Закладные изделия МН 313
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 313-3МН 313-4МН 313-5
Закладные изделия МН 313
Размер пластины, ммА300
Размер пластины, ммB400
Размер пластины, ммб10
Привязки анкеров, мма1120
Привязки анкеров, мма230
Привязки анкеров, ммb1160
Привязки анкеров, ммb240
Привязки анкеров, ммc1170
Привязки анкеров, ммc265
Количество и диаметр гнутых анкеров2ф20AIII
Длина гнутых анкеров, ммl750
Длина гнутых анкеров, ммh210260260
Количество и диаметр прямых анкеров8ф14AIII
Длина прямых анкеров, ммL220270370
Размеры пластин усиления и кол-во, мм50х50х10 (шт.3)50х50х10 (шт.3)50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=1010
Выборка стали на 1 изделие (арм. AIII ф14), кг2.22.63.6
Выборка стали на 1 изделие (арм. AIII ф20), кг4.4
Итого, кг16.61718
Закладные изделия МН 314
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 314-1МН 314-2МН 314-3
Закладные изделия МН 314
Размер пластины, ммА400
Размер пластины, ммB250
Размер пластины, ммб8
Привязки анкеров, мма1110
Привязки анкеров, мма235
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Привязки анкеров, ммc1130
Привязки анкеров, ммc270
Количество и диаметр гнутых анкеров3ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170170
Количество и диаметр прямых анкеров8ф12AIII
Длина прямых анкеров, ммL120170220
Размеры пластин усиления и кол-во, мм40х40х8 (шт.4)40х40х8 (шт.4)40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=86.7
Выборка стали на 1 изделие (арм. AIII ф10), кг0.60.91.1
Выборка стали на 1 изделие (арм. AIII ф12), кг1.6
Итого, кг8.99.29.4
Закладные изделия МН 315
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 315-1МН 315-2МН 315-3
Закладные изделия МН 315
Размер пластины, ммА400
Размер пластины, ммB250
Размер пластины, ммб10
Привязки анкеров, мма1110
Привязки анкеров, мма235
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Привязки анкеров, ммc1130
Привязки анкеров, ммc270
Количество и диаметр гнутых анкеров3ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров8ф14AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=108.7
Выборка стали на 1 изделие (арм. AIII ф14), кг1.72.22.6
Выборка стали на 1 изделие (арм. AIII ф16), кг3.5
Итого, кг13.914.414.8
Закладные изделия МН 316
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 316-1МН 316-2МН 316-3
Закладные изделия МН 316
Размер пластины, ммА400
Размер пластины, ммB300
Размер пластины, ммб8
Привязки анкеров, мма1110
Привязки анкеров, мма235
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc1130
Привязки анкеров, ммc270
Количество и диаметр гнутых анкеров3ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170170
Количество и диаметр прямых анкеров8ф12AIII
Длина прямых анкеров, ммL120170220
Размеры пластин усиления и кол-во, мм40х40х8 (шт.4)40х40х8 (шт.4)40х40х8 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=87.9
Выборка стали на 1 изделие (арм. AIII ф10), кг0.60.91.1
Выборка стали на 1 изделие (арм. AIII ф12), кг1.6
Итого, кг10.110.410.6
Закладные изделия МН 315
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 315-1МН 315-2МН 315-3
Закладные изделия МН 315
Размер пластины, ммА400
Размер пластины, ммB250
Размер пластины, ммб10
Привязки анкеров, мма1110
Привязки анкеров, мма235
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Привязки анкеров, ммc1130
Привязки анкеров, ммc270
Количество и диаметр гнутых анкеров3ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров8ф14AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=108.7
Выборка стали на 1 изделие (арм. AIII ф14), кг1.72.22.6
Выборка стали на 1 изделие (арм. AIII ф16), кг3.5
Итого, кг13.914.414.8
Закладные изделия МН 317
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 317-2МН 317-3МН 317-4МН 317-5
Закладные изделия МН 317
Размер пластины, ммА400
Размер пластины, ммB300
Размер пластины, ммб10
Привязки анкеров, мма1110
Привязки анкеров, мма235
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc1130
Привязки анкеров, ммc270
Количество и диаметр гнутых анкеров3ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210210
Количество и диаметр прямых анкеров8ф14AIII
Длина прямых анкеров, ммL170220270370
Размеры пластин усиления и кол-во, мм50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=1010.9
Выборка стали на 1 изделие (арм. AIII ф14), кг1.72.22.63.6
Выборка стали на 1 изделие (арм. AIII ф16), кг3.5
Итого, кг15.415.916.317.3
Закладные изделия МН 318
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 318-1МН 318-2
Закладные изделия МН 318
Размер пластины, ммА400
Размер пластины, ммB400
Размер пластины, ммб8
Привязки анкеров, мма1160
Привязки анкеров, мма240
Привязки анкеров, ммb1160
Привязки анкеров, ммb240
Привязки анкеров, ммc190
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров4ф12AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh120170
Количество и диаметр прямых анкеров9ф10AIII
Длина прямых анкеров, ммL120170
Размеры пластин усиления и кол-во, мм40х40х8 (шт.3)40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=810.4
Выборка стали на 1 изделие (арм. AIII ф10), кг0.61
Выборка стали на 1 изделие (арм. AIII ф12), кг2.1
Итого, кг13.113.5
Закладные изделия МН 319
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 319-2МН 319-3МН 319-4
Закладные изделия МН 319
Размер пластины, ммА400
Размер пластины, ммB400
Размер пластины, ммб10
Привязки анкеров, мма1160
Привязки анкеров, мма240
Привязки анкеров, ммb1160
Привязки анкеров, ммb240
Привязки анкеров, ммc190
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров4ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров9ф14AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.3)50х50х10 (шт.3)50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=1013.2
Выборка стали на 1 изделие (арм. AIII ф14), кг1.92.43
Выборка стали на 1 изделие (арм. AIII ф16), кг4.7
Итого, кг19.820.320.9
Закладные изделия МН 320
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 320-1МН 320-2
Закладные изделия МН 320
Размер пластины, ммА400
Размер пластины, ммB500
Размер пластины, ммб8
Привязки анкеров, мма1160
Привязки анкеров, мма240
Привязки анкеров, ммb1210
Привязки анкеров, ммb240
Привязки анкеров, ммc190
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров4ф12AIII
Длина гнутых анкеров, ммl480
Длина гнутых анкеров, ммh120170
Количество и диаметр прямых анкеров9ф10AIII
Длина прямых анкеров, ммL120170
Размеры пластин усиления и кол-во, мм40х40х8 (шт.3)40х40х8 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=812.9
Выборка стали на 1 изделие (арм. AIII ф10), кг0.61
Выборка стали на 1 изделие (арм. AIII ф12), кг2.1
Итого, кг15.616
Закладные изделия МН 321
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 321-2МН 321-3
Закладные изделия МН 321
Размер пластины, ммА400
Размер пластины, ммB500
Размер пластины, ммб8
Привязки анкеров, мма1160
Привязки анкеров, мма240
Привязки анкеров, ммb1210
Привязки анкеров, ммb240
Привязки анкеров, ммc190
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров4ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210
Количество и диаметр прямых анкеров9ф12AIII
Длина прямых анкеров, ммL170220
Размеры пластин усиления и кол-во, мм50х50х10 (шт.3)50х50х10 (шт.3)
Выборка стали на 1 изделие (профильная сталь), кг-б=812.6
Выборка стали на 1 изделие (профильная сталь), кг-б=100.6
Выборка стали на 1 изделие (арм. AIII ф12), кг1.41.8
Выборка стали на 1 изделие (арм. AIII ф16), кг4.7
Итого, кг19.319.7
Закладные изделия МН 322
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 322-2МН 322-3МН 322-4
Закладные изделия МН 322
Размер пластины, ммА500
Размер пластины, ммB300
Размер пластины, ммб10
Привязки анкеров, мма1140
Привязки анкеров, мма240
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc1175
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров3ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров8ф14AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=1012.6
Выборка стали на 1 изделие (арм. AIII ф14), кг1.72.22.6
Выборка стали на 1 изделие (арм. AIII ф16), кг3.5
Итого, кг17.818.318.7
Закладные изделия МН 323
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 323-3МН 323-4МН 323-5
Закладные изделия МН 323
Размер пластины, ммА500
Размер пластины, ммB300
Размер пластины, ммб10
Привязки анкеров, мма1140
Привязки анкеров, мма240
Привязки анкеров, ммb1220
Привязки анкеров, ммb240
Привязки анкеров, ммc1175
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров3ф20AIII
Длина гнутых анкеров, ммl750
Длина гнутых анкеров, ммh210260260
Количество и диаметр прямых анкеров8ф14AIII
Длина прямых анкеров, ммL220270370
Размеры пластин усиления и кол-во, мм50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=1012.6
Выборка стали на 1 изделие (арм. AIII ф14), кг2.22.63.6
Выборка стали на 1 изделие (арм. AIII ф20), кг6.7
Итого, кг21.521.922.9
Закладные изделия МН 324
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 324-2МН 324-3МН 324-4
Закладные изделия МН 324
Размер пластины, ммА500
Размер пластины, ммB400
Размер пластины, ммб8
Привязки анкеров, мма1140
Привязки анкеров, мма240
Привязки анкеров, ммb1160
Привязки анкеров, ммb240
Привязки анкеров, ммc1175
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров3ф16AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh160210210
Количество и диаметр прямых анкеров12ф12AIII
Длина прямых анкеров, ммL170220270
Размеры пластин усиления и кол-во, мм50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=812.6
Выборка стали на 1 изделие (профильная сталь), кг-б=100.8
Выборка стали на 1 изделие (арм. AIII ф12), кг1.82.42.9
Выборка стали на 1 изделие (арм. AIII ф16), кг3.5
Итого, кг18.719.319.8
Закладные изделия МН 325
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 325-3МН 325-4МН 325-5
Закладные изделия МН 325
Размер пластины, ммА500
Размер пластины, ммB400
Размер пластины, ммб10
Привязки анкеров, мма1140
Привязки анкеров, мма240
Привязки анкеров, ммb1160
Привязки анкеров, ммb240
Привязки анкеров, ммc1175
Привязки анкеров, ммc275
Количество и диаметр гнутых анкеров3ф20AIII
Длина гнутых анкеров, ммl620
Длина гнутых анкеров, ммh210260260
Количество и диаметр прямых анкеров12ф14AIII
Длина прямых анкеров, ммL220270370
Размеры пластин усиления и кол-во, мм50х50х10 (шт.4)50х50х10 (шт.4)50х50х10 (шт.4)
Выборка стали на 1 изделие (профильная сталь), кг-б=1016.5
Выборка стали на 1 изделие (арм. AIII ф14), кг3.245.4
Выборка стали на 1 изделие (арм. AIII ф20), кг6.7
Итого, кг26.427.228.6
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Изготовление и монтаж металлоконструкций крытого навеса на Екатеринбургской ТЭЦ

С июля 2023 по сентябрь 2023 проведены работы по подготовке площадки, изготовлению и монтажу металлоконструкций крытого навеса на Екатеринбургской ТЭЦ. Для обеспечения устойчивости конструкции, оперативно произведены ранее неучтённые работы по устройству армированного фундамента (изготовление и монтаж армокаркасов). Все работы, вплоть от расчёта нагрузок и монтажа выполнены специалистами ТПК МеталлПром. Общий вес конструкций (включая армокаркасы и профнастил Н75) составил 72 тоны.

Производим косоуры для лестниц на склад хранения продукции

Производим косоуры для лестниц на склад хранения продукции широкого потребления. Конструкция состоит из листового проката, профильных труб, гнутого швеллера. Покрытие – полимерно-порошковое RAL 2008.

Изготовление опорных рам ОРМП для дорожной отрасли РФ

В октябре-декабре 2023г. выполнена поставка более чем 200 тон металлоконструкций для дорожной отрасли РФ. Опорные рамы ОРМП 30-40 метром изготавливались под строгим контролем специалиста УЗК, в соответствие всей конструкторской документации. Заказ подарил незабываемые эмоции и драгоценный опыт работы, что в конечном итоге, качественно отразилось на результате – объект открыт точно в срок.

Изготовление дымохода высотой в 18 метров

В январе изготовлен дымоход для объекта в центральной России. Габариты конструкции 1,5х1,х1,5х18,5 м изготовлены и защищены от коррозии системой ГФ/ПФ за 16 календарных дней, включая работу в праздничные дни.

Изготовление антенной опоры АО-49

В июле, для объекта в ЯНАО изготовлены решетчатые конструкции антенной опоры 49м в количестве 4шт. (вес 1шт. ориентировочно 17,2тн). Цельносварные конструкции габаритными размерами от 2,1х2,1х6,4м до 3,3х3,3х7,2м собраны и обварены в рекордные сроки (от обеспечения металлом до отгрузки последних секций – 27 календарных дней), а за счёт чёткого соблюдения производственного плана и графика АКЗ, удалось оперативно вывозить конструкции, не останавливая производственный цикл.

В комплекте с метизами стоимость 1 опоры составила 2,74 млн. руб.

Изготовление путевых тяг ТП-24

Изготовлена очередная партия путевых тяг ТП-24 (М24 L=1670мм) в кол-ве 50шт. На этом укладка путей в мкрн. Академический г. Екатеринбурга завершилась. Производительность на данном типоразмере составила 50шт. за смену 8ч. (пила, накатка резьбы с 2х сторон)

Цена изделия составила 1050 руб./шт. в комплекте с метизами.

Изготовление тяги/петли опрокидывателя ковша на самосвал Shacman

Для частного заказчика изготовлены тяги/петли опрокидывателя ковша на самосвал Shacman. По изношенной старой детали сняты замеры, выпущен чертеж и вырезана деталь. Опытная партия 8 штук подготовлена за 5 часов.

Изготовление 184 ростверка Б35-24 по серии 3.407.9-146.3

В марте-апреле изготовлено 184 ростверки Б35-24 по серии 3.407.9-146.3. КМД предоставлено заказчиком, внесены необходимые конструктивные изменения. Дробеструйная обработка и защитное покрытие – горячее оцинкование, выполнено в рекордно сжатые сроки. Шпильки М48 откалиброваны. Ростверки предназначены на объект в ХМАО в составе угловых анкерных опор.

Сборка и установка прожекторной мачты ПМС-32,5 в Алапаевске

Для объекта в г. Алапаевск изготовлены и смонтированы прожекторные мачты ПМС-32,5 в количестве 8шт. Покрытие – горячее оцинкование по ГОСТ 9.307-2021. Прием конструкций проводил в т.ч. сотрудник Ростехнадзор. Вся документация от КМД до сертификатов на сталь, метизы, паспорт качества на металлоконструкцию предоставлены. Введение в эксплуатацию с 25.04.2023г.

Стойки мостовые СМ-1, СМ-2

Запуск серийного производства мостовых стоек 4-х типоразмеров. Стойки устанавливается на автотрассах для ограничения автомобильного потока. Применяемый материал двутавр 10, 14 и 14Б2, лист 4-20мм. Внедрение производственного плана позволило выйти на темп 82-90 готовых стоек в смену 12 часов.

Изготовление комплекта мачт связей и прожекторных мачт ПМС-24

Изготовлен и отгружен (12.01.2022 г.) комплект опорных и ограждающих элементов мачт связи МС-31,7 (4 шт.), а также прожекторных мачт ПМС-24 (4шт.)

Изготовление гофрированного листа

Для клиента республики Башкортостан по госзаказу изготовлен гофрированный лист 2х1000х250х30х2500 ГОСТ 9234-74 Ст3пс/сп в количестве 22 шт. Изготовили за 2 смены.

Монтаж металлоконструкций на Леруа Мерлен (ноябрь-декабрь 2022)
Лист гофрированный 15.10.2022

Для укрытия буровой площадки изготовлен гофрированный лист 1,5х1115х30х50х80х2500 по спецпроекту заказчика. Изготовление заняло 12 часов без пересменки, т.к. материал требовался «еще вчера»

Шпильки ф24 21.10.2022

Изготовлена пробная партия тяговых шпилек М24 L=1670мм в кол-ве 200шт. для трамвайных путей в мкр. Академический г. Екатеринбурга. Производительность на данном типоразмере составила 46-50 шт в рабочую смену 8 часов.

КС мачта связи 20.10.2022

Выполнение контрольной сборки антенной мачты связи на открытой площадке ООО «ТПК Металлпром». Сборка 6 секций выполнена за 5 рабочих смен. Задействовано 2 сборщика, стропальщик, манипулятор 5 тонн.

Навесы 10.10.2022
Лист гофрированный 12.10.2022

Для речного порта г. Архангельск изготовлен гофрированный лист 2х1030х450х25 ГОСТ 10551-75 Ст3сп/пс в кол-ве 13шт. Перевозка с Екатеринбурга была согласована сборным грузом, что значительно сэкономило заказчику расходы на перемещение.

Фермы металлические

Фермы из профильной трубы различного сечения 27 тн выполнено за 7 рабочих смен.

Соединительные фланцы фрезерованы, а отверстия сверлены.

РМК 7 комплектов

Ф640 (ф межосевой 540 мм) 10 отверстий 14 шт.

Гайка М30 420 шт. (105 кг)

Шайба М30 140 шт. (7 кг)

Шпилька М30 2,5 м 70 шт.

Отгрузка 21.06.2022 г.

Глобалхолдинг 4 комплекта

Ф1000-800 18 отверстий 8 шт.

Гайка М30 432 шт. (105 кг)

Шайба М30 144 шт. (7,5 кг)

Шпилька М30 1,2 м 72 шт.

Отгрузка 21.06.2022 г.

Резка газом металла толщиной 120 мм
Производство шпилек (футеровочные болты)
Ригель (опорная балка) 67шт

Опорная балка несущей конструкции. Проект сила Сибири

Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм

Гибка деталей по чертежу заказчика. Нарезка резьбы на кругах

Закладные детали серии МН1120 ШТ
Координатная пробивка металла, изготовление сита
Изготовление трубчатой мачты
Башмаки для мачты ПМС 21
Изготовление хомутов из арматуры для грохота

Гибка металла + нарезка резьбы

Перила на короне мачты ПМС 21 для навесного оборудования
Лист гофрированный

Толщина до 6 мм, длина до 3200 мм

Гнутые элементы для производства блочно-модульных зданий

Толщина 3-5 мм

Анкерные группы любой сложности и конфигурации

Блок болтов 20 штук

Нержавеющие детали для оборудования протяжки медного кабеля

Количество 2000 штук. Изготовлено за 10 смен

Изделие по чертежам заказчика

ф42, резьба 150 мм. 7 тонн изготовлено за 5 смен

Анкер для георешетки

Анкер для георешетки – при строительстве дорог есть потребность укрепления грунта, так называемого основания дороги. В ХМАО и ЯНАО для прохождения к отдаленным месторождениям используются насыпные дороги из песка, которые необходимо армировать (анкерить) дабы не допустить их расползания. ТПК «МеталлПром» производит анкера для георешетки диаметром от 6 до 16мм. В данном проекте выполненый заказ на 40000 шт анкера 12х1500. Выполнен заказ в течении 5 дней

Компенсаторы 10мм толщина
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –компенсаторы сушильных барабанов. Деталь выполнена из листа г/к 10мм в стали 09Г2С длина гиба 1000мм. Производительность порядка 29 тн в день. ТПК "МеталлПРом производит гибочные работы с 2015 года, накоплен большой технологический опыт.
Ковши для сушильных барабанов 8мм
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –ковши сушильных барабанов. Деталь выполнена из листа г/к 8 мм в стали 09Г2С длина гиба 1000 -1500мм  Производительность порядка 27тн в день.
Обечайка защитная 4мм толщина
Гнутые арматурные элементы
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист гофрированный с трапецивидным гофром ГОСТ 9234-74 5мм – крупный заказ по производству Листа гофрированного с трапецивидным гофром толщиной 5мм сталь РМРС выплнен в рамках проекта плавучей нефтяной платформы на месторождении Ракушинское в каспийском море. Объем заказа превысил 100 тн и  был выполнен в течении 25 дней. ТПК "МеталлПром" производит гофрированные листы  по ГОСТ 9234-74 с 2017года. Призведено уже более 1250тн данной продукции.
Сваи для газпрома
Проект Салехард

Отгрузили 20 т арматуры доставкой 2 полуприцепа в Салехард

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Меркулова Олеся Александровна
Меркулова Олеся Александровна
Главный бухгалтер
Кузнецова Елена Сергеевна
Кузнецова Елена Сергеевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
