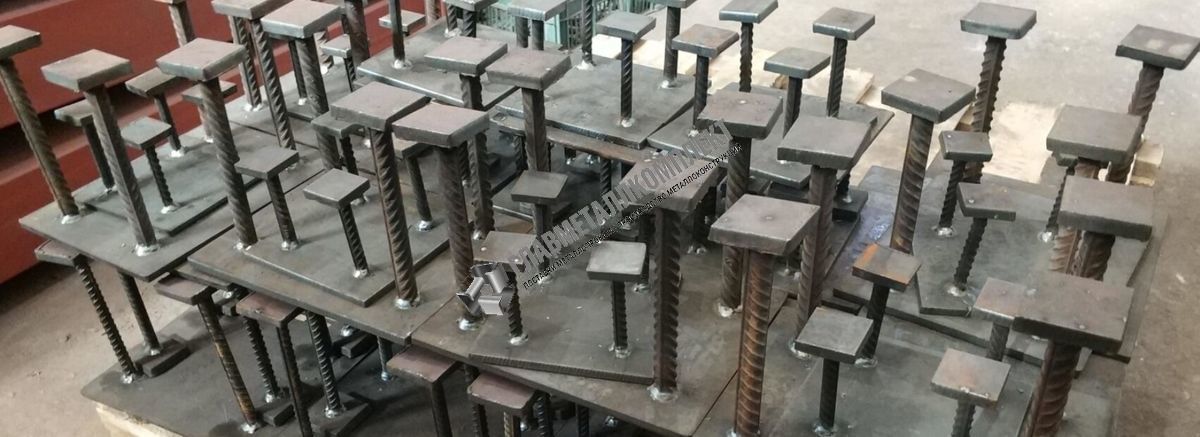

Закладные изделия МН 776-795

Закладные изделия МН 776-795 серии 1.400-15 заказать по выгодной цене в Сургуте предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 776 до МН 795 представлены ниже.

Закладные изделия МН 776-795, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Закладные детали МН 776-795: технические характеристики и чертежи

Закладные изделия МН 776
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 776
Закладные изделия МН 776
Диаметр, ммД250
Кол-во анкеров (арм. AIII ф8), шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.4
Итого, кг 3.7
Обозначение детали 1.400-15.B1.730
Закладные изделия МН 777
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 777
Закладные изделия МН 777
Диаметр, ммД300
Кол-во анкеров (арм. AIII ф8), шт 4
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.4
Итого, кг 4.3
Обозначение детали 1.400-15.B1.730-01
Закладные изделия МН 778
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 778
Закладные изделия МН 778
Диаметр, ммД350
Кол-во анкеров (арм. AIII ф8), шт 6
Выборка стали на 1 изделие (профильная сталь 50x5), кг 4.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 5.1
Обозначение детали 1.400-15.B1.730-02
Закладные изделия МН 779
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 779
Закладные изделия МН 779
Диаметр, ммД400
Кол-во анкеров (арм. AIII ф8), шт 6
Выборка стали на 1 изделие (профильная сталь 50x5), кг 5.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 5.7
Обозначение детали 1.400-15.B1.730-03
Закладные изделия МН 780
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 780
Закладные изделия МН 780
Диаметр, ммД450
Кол-во анкеров (арм. AIII ф8), шт 6
Выборка стали на 1 изделие (профильная сталь 50x5), кг 5.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 6.3
Обозначение детали 1.400-15.B1.730-04
Закладные изделия МН 781
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 781
Закладные изделия МН 781
Диаметр, ммД500
Кол-во анкеров (арм. AIII ф8), шт 6
Выборка стали на 1 изделие (профильная сталь 50x5), кг 6.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 6.9
Обозначение детали 1.400-15.B1.730-05
Закладные изделия МН 782
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 782
Закладные изделия МН 782
Диаметр, ммД550
Кол-во анкеров (арм. AIII ф8), шт 8
Выборка стали на 1 изделие (профильная сталь 50x5), кг 6.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8
Итого, кг 7.6
Обозначение детали 1.400-15.B1.730-06
Закладные изделия МН 783
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 783
Закладные изделия МН 783
Диаметр, ммД600
Кол-во анкеров (арм. AIII ф8), шт 8
Выборка стали на 1 изделие (профильная сталь 50x5), кг 7.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8
Итого, кг 8.2
Обозначение детали 1.400-15.B1.730-07
Закладные изделия МН 784
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 784
Закладные изделия МН 784
Диаметр, ммД650
Кол-во анкеров (арм. AIII ф8), шт 8
Выборка стали на 1 изделие (профильная сталь 50x5), кг 8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8
Итого, кг 8.8
Обозначение детали 1.400-15.B1.730-08
Закладные изделия МН 785
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 785
Закладные изделия МН 785
Диаметр, ммД700
Кол-во анкеров (арм. AIII ф8), шт 8
Выборка стали на 1 изделие (профильная сталь 50x5), кг 8.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.8
Итого, кг 9.4
Обозначение детали 1.400-15.B1.730-09
Закладные изделия МН 786
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 786
Закладные изделия МН 786
Диаметр, ммД750
Кол-во анкеров (арм. AIII ф8), шт 10
Выборка стали на 1 изделие (профильная сталь 50x5), кг 9.2
Выборка стали на 1 изделие (арм. AIII ф8), кг 1
Итого, кг 10.2
Обозначение детали 1.400-15.B1.730-10
Закладные изделия МН 787
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 787
Закладные изделия МН 787
Диаметр, ммД800
Кол-во анкеров (арм. AIII ф8), шт 10
Выборка стали на 1 изделие (профильная сталь 50x5), кг 9.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1
Итого, кг 10.8
Обозначение детали 1.400-15.B1.730-11
Закладные изделия МН 788
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 788
Закладные изделия МН 788
Диаметр, ммД900
Кол-во анкеров (арм. AIII ф8), шт 10
Выборка стали на 1 изделие (профильная сталь 50x5), кг 11
Выборка стали на 1 изделие (арм. AIII ф8), кг 1
Итого, кг 12
Обозначение детали 1.400-15.B1.730-12
Закладные изделия МН 789
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 789
Закладные изделия МН 789
Диаметр, ммД1000
Кол-во анкеров (арм. AIII ф8), шт 12
Выборка стали на 1 изделие (профильная сталь 50x5), кг 12.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2
Итого, кг 13.3
Обозначение детали 1.400-15.B1.730-13
Закладные изделия МН 790
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 790
Закладные изделия МН 790
Диаметр, ммД1100
Кол-во анкеров (арм. AIII ф8), шт 12
Выборка стали на 1 изделие (профильная сталь 50x5), кг 13.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2
Итого, кг 14.5
Обозначение детали 1.400-15.B1.730-14
Закладные изделия МН 791
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 791
Закладные изделия МН 791
Диаметр, ммД1200
Кол-во анкеров (арм. AIII ф8), шт 16
Выборка стали на 1 изделие (профильная сталь 50x5), кг 14.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6
Итого, кг 16.1
Обозначение детали 1.400-15.B1.730-15
Закладные изделия МН 792
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 792
Закладные изделия МН 792
Диаметр, ммД1300
Кол-во анкеров (арм. AIII ф8), шт 16
Выборка стали на 1 изделие (профильная сталь 50x5), кг 15.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6
Итого, кг 17.3
Обозначение детали 1.400-15.B1.730-16
Закладные изделия МН 793
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 793
Закладные изделия МН 793
Диаметр, ммД1400
Кол-во анкеров (арм. AIII ф8), шт 16
Выборка стали на 1 изделие (профильная сталь 50x5), кг 16.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6
Итого, кг 18.5
Обозначение детали 1.400-15.B1.730-17
Закладные изделия МН 794
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 794
Закладные изделия МН 794
Диаметр, ммД1450
Кол-во анкеров (арм. AIII ф8), шт 16
Выборка стали на 1 изделие (профильная сталь 50x5), кг 17.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6
Итого, кг 19.1
Обозначение детали 1.400-15.B1.730-18
Закладные изделия МН 795
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 795
Закладные изделия МН 795
Диаметр, ммД1500
Кол-во анкеров (арм. AIII ф8), шт 16
Выборка стали на 1 изделие (профильная сталь 50x5), кг 18.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.6
Итого, кг 19.7
Обозначение детали 1.400-15.B1.730-19
